Il MOSE (Modulo Elettromeccanico Sperimentale) è un progetto destinato a proteggere dalle inondazioni la città e la Laguna di Venezia. È costituito da 4 barriere poste alle insenature della laguna composte da un totale di 78 paratoie mobili indipendenti, incernierate al fondale da un lato e attivate dalla variazione della loro galleggiabilità mediante immissione ed espulsione di acqua e aria.
Le insenature di Cavallino Treporti, San Nicolò e Malamocco sono 3 dei 4 varchi che collegano l’Adriatico alla laguna Veneta. Ogni barriera è costituita da cassoni in calcestruzzo immersi sul fondo marino in corrispondenza dell’ingresso della bocca e da barriere “paratoie” mobili in acciaio collegate ai cassoni tramite cerniere. Ogni barriera è composta da 9 cassoni prefabbricati e rispettivamente da 21, 20 e 19 paratoie mobili.
Realizzazione e posa dei cassoni

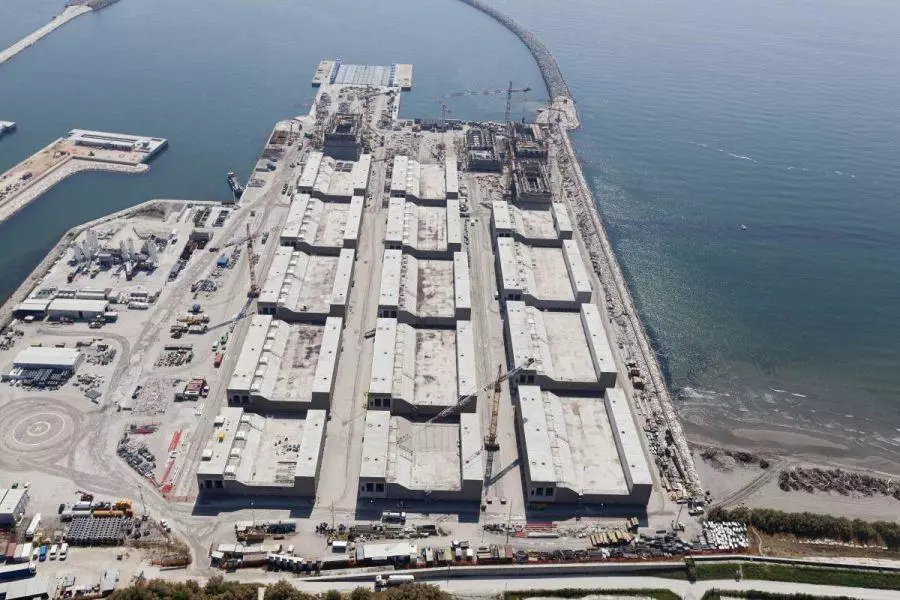

I cassoni, 2 cassoni di spalla e 7 cassoni di soglia, sono stati realizzati in bacini di carenaggio distanti da 500 m. a 17 Km. dall’area di posa. I cassoni sono stati trasportati in area di posa in galleggiamento con impiego di rimorchiatori e di un particolare pontone di posa.
- I cassoni di soglia sono stati immersi fino alla posizione finale mediante l’impiego del pontone di posa e riempiendo con acqua gli scomparti di zavorra in maniera controllata.
- I cassoni di spalla sono stati posizionati alle due estremità della barriera in parte emersi per creare l'accesso ai tunnel, interni ai cassoni di soglia, necessari per l'ispezione e la manutenzione del sistema MO.S.E.
L'immersione dei cassoni di spalla è stata effettuata riempiendo gradualmente d’acqua i quindici scomparti di zavorra. Una struttura di guida montata sulla parete della banchina ha permesso di tenere i cassoni nella posizione corretta.
- Tutti i cassoni sono stati posizionati su cuscinetti di supporto temporanei utilizzando un sistema di sollevamento con martinetti idraulici.
- Lo spazio rimanente al di sotto dei cassoni è stato riempito mediante iniezione di calcestruzzo a formare la platea di fondazione.
- Al temine della posa, la zavorra liquida necessaria all’affondamento è stata sostituita con getti di calcestruzzo in pressione.
Il progetto imponeva il rispetto di tolleranze di posizionamento estremamente elevate per garantire la corretta giunzione dei cassoni e l’ottimale realizzazione dei tunnel pedonali stagni.
Nella parte anteriore, i cassoni sono stati allineati con il cassone precedente utilizzando un sistema di guida. All'estremità posteriore il riallineamento è stato effettuato mediante un sistema di martinetti idraulici posizionati tra il cassone e il muro della trincea di contenimento. Particolare attenzione è stata richiesta per i giunti di collegamento posizionati eccentricamente rispetto all’asse del cassone.
Il ruolo di Nautilus
In ogni barriera sono presenti 2 tunnel pedonali stagni della lunghezza media di 400 metri l’uno. Nautilus ha operato con le sue squadre di Operatori Tecnici Subacquei per:
- Assistenza all’affondamento e verifica della corretta posa
- Operazioni subacquee di posizionamento e collegamento dei cassoni
- Rimozione dei collegamenti tra cassoni e pontone di posa (bulloni M64 con coppia di serraggio a 11860 Nm)
- Apertura dei sacconi di fondazione
- Assistenza all’esecuzione dei getti di calcestruzzo in pressione
- Rimozione di tutte le strutture metalliche necessarie alla posa dei cassoni
- Posa dei casseri e realizzazione dei getti di completamento a sigillatura dei giunti di tenuta.
- Ispezioni e verifiche finali.
- Attività di posa di 60 barriere “paratoie” metalliche.
Barriera di Cavallino - Treporti
Cassoni prefabbricati per barriera antiallagamento
Lunghezza sezione immersa: 420 metri
Numero totale di elementi: 9
Misure max elementi:
- Cassoni di soglia (LxBxH) = 60,00 x 36,00 x 8,70m
- Cassoni di spalla (LxBxH) = 24,00 x 50,00 x 18,50m
Profondità di posa: - 14,70 metri s.l.m.m.
Tolleranze di piazzamento: verticale: +/- 10 mm; orizzontale: +/- 10 mm
Barriere “paratoie” metalliche antiallagamento
Numero totale di elementi: 21
Misure elemento: (LxBxH) = 19,30 x 20,00 x 3,60 m Peso = 195 Ton
Barriera di San Nicolò
Cassoni prefabbricati per barriera antiallagamento
Lunghezza sezione immersa: 420 metri
Numero totale di elementi: 9
Misure max elementi:
- Cassoni di soglia (LxBxH) = 45,45 x 60,00 x 10,75m
- Cassoni di spalla (LxBxH) = 24,00 x 50,00 x 26,00m
Profondità di posa: - 23,40 metri s.l.m.m.
Tolleranze di piazzamento: verticale: +/- 10 mm; orizzontale: +/- 10 mm
Barriere “paratoie” metalliche antiallagamento
Numero totale di elementi: 20
Misure elemento: (LxBxH) = 27,30 x 20,00 x 4,00 m - Peso = 300 Ton
Barriera di Malamocco
Cassoni prefabbricati per barriera antiallagamento
Lunghezza sezione immersa: 425 metri
Numero totale di elementi: 9
Misure max elementi:
- Cassoni di soglia (LxBxH) = 48,30 x 60,00 x 11,50m
- Cassoni di spalla (LxBxH) = 24,00 x 63,8 x 29,0m
- Peso massimo = 26.000 Ton
Profondità di posa: - 25,50 metri s.l.m.m.
Tolleranze di piazzamento: verticale: +/- 10 mm; orizzontale: +/- 10 mm
Barriere “paratoie” metalliche antiallagamento
Numero totale di elementi: 19
Misure elemento: (LxBxH) = 30,00 x 20,00 x 4,50 m - Peso = 320 Ton
